التأثير المغناطيسي للتيار الكهربائي

تعريف الكهرومغناطيس:



žيولد التيار الكهربي مجالاً مغناطيسيًا. يمكن تصور المجال المغناطيسي كما لو كان نموذجًا من خطوط المجال الدائرية التي تحيط بالسلك.
žيمكن قياس التيار الكهربي مباشرةً باستخدام الغلفانومتر ولكن هذه الطريقة تؤدي إلى فتح الدائرة الكهربية، الأمر الذي يتسبب أحيانًا في بعض المشكلات.هذا، ومن الممكن أيضًا قياس التيار الكهربي دون التسبب في فتح الدائرة الكهربية من خلال كشف المجال المغناطيسي المقتَرن بالتيار.ونذكر من الأجهزة المستخدمة في قياس التيار الكهربي أجهزة الاستشعار المتعلقة بقياس تأثير هول وفك التيار، ومحولات التيار الكهربي، وومَلفات روجوسكي.

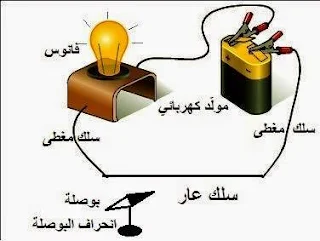

ž عند غلق الدّارة الكهربائيّة نلاحظ انحراف الإبرة الممغنطة الّتي وضعت موازية للسّلك، وهذا يدلّ على أنّ الكهرباء عندما يسري في سلك كهربائي فإنّة يولّد مجال مغناطيسي
žنربط بالدّارة الكهربائيّة وشيعة (لفيفة) فنلاحظ عند انغلاق الدّارة انجذاب الجهة الشّمالية للإبرة الممغنطة إلى إحدى جهتي الوشيعة بينما تنجذب الجهة الجنوبيّة إلى الجهة الأخرى، وإذا غيّرنا قطبي المولّد فإنّ العكس يحصل، وهذا يدلّ على أنّ للوشيعة وجهان أحدهما شمالي والآخر جنوبي
žـ يؤثّر ازدياد عدد لفّات اللّفيفة وشدّة التّيّار الكهربائي في قوة الكهرمغناطيس
أمّا إذا لففنا السلك الكهربائي حول مسمار من الحديد فإنّنا نتحصّل على لفيفة ذات نواة، وبغلق الدّارة يمرّ التّيّار الكهربائي في اللّفيفة فيتولّد داخلها مجال مغناطيسي يسبّب مغنطة المسمار فتصبح له خاصيّة جذب الأجسام الحديديّة. وبذلك نتحصّل على مغنط كهربائي (كهرمغناطيس) له قطبان حيث يجذب قطبه الشّمالي القطب الجنوبي للبوصلة، ويجذب قطبه الجنوبي القطب الشمالي للبوصلة

ž استغلّ الإنسان خاصيّة المغنط الكهربائي (الكهرمغناطيس) في صنع آلات نجد منها  الأجراس الكهربائية ومكبرات الصوت والمحركات الكهربائية والمولدات والرّافعات وغيرها…

معلومة

žفي العام 1820 أجرى الدانماركي هانز أورستاد تجربة بالغة الأهمية اكتشف بها تأثر المغنطيس بتيار كهربائي يسري في سلك بقربه. وفي الصورة نموذج للجهاز الذي استخدمه ليبين عمليا التأثير المغناطيسي للتيار الكهربائي على إبرة مغناطيسية.

إستنتاج
للتّيّار الكهربائي تأثير ..........يظهر في انحراف الإبرة الممغنطة قرب السّلك الكهربائي عند غلق الدّارة الكهربائية، أمّا إذا ربطنا الدّارة بمسمار حديدي مطاوع ملفوف بسلك كهربائي فإنّنا نتحصّل على مغنط كهربائي أو ……………… يتكوّن من نواة(………….) ووشيعة (سلك ملفوف حول المسمار) وله قطبان أحدهما ……….. والآخر جنوبي يجذب كلّ منهما أحد قطبي البوصلة. استغلّ الإنسان خاصيّة المغنط الكهربائي (الكهرمغناطيس) في صنع آلات نجد منها  الأجراس الكهربائية ومكبرات الصّوت والمحركات الكهربائية والمولدات والرّافعات
